Spray Droplet Diametet 予測プログラム（Spray Droplet Diameter 予測プログラム）

SDD: 液滴粒径計算プログラム
● Arizona State UniversityのLee教授により提案。
● 保存式の積分式を、粘性消散の経験則の仮定によるモデル化により完結させたモデル。
● 噴射液体の物性と流入条件及び、1つの経験パラメータのみで、平均粒径を求めることが可能。

SDD 特徴：
● Excelプログラムにより、物性、流入条件を与えるだけで、自動で粒径を求めることが可能。
● 噴射液体流速の速度分布を与えることで、粒径分布への拡張も可能。

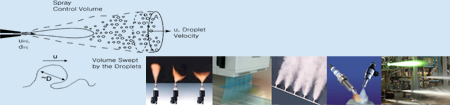

nozul SDD適用：
モデル化ノズル形状:
● ストレート
● スワール
● クロスフロー

ストレート、スワールモデル式、クロスフローモデル
　　　　ストレート、スワールモデル式　　　　　　　　　　　クロスフローモデル式

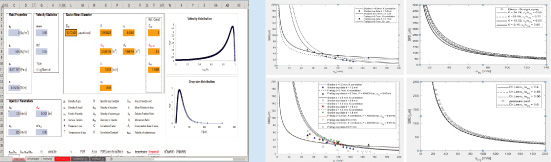

　　　　　　入力・出力及び結果表示の例　　　　　　　　　　　　　検証事例
graph
引用論文：
１．Lee, T.-W, and An, K., "Quadratic formula for determining the drop size in pressure-atomized sprays with and
　　without swirl," Physics of Fluids, Vol.28, 063302, (2016).
２．Lee, T.-W, Park, J., and Kurose, R., "Determination of the drop size during atomization of liquid jets in
　　cross flow," Atomization and Sprays, Vol.28, pp.241-254, (2018).

協　力：
Prof. T.-W. Lee (School for Engineering of Matter, Transport and Energy, Arizona State University, U.S.A.)
Prof. Ryoichi Kurose (Department of Mechanical Engineering and Science, Kyoto University, Japan.)
